您现在的位置：首页 >> 产品中心 >> 气动执行器 >> SR系列气动执行器 产品中心

详细：

  1. 最大压力：10Bar
  2. 标准工作温度范围：标准(-20℃-+85℃) 高温(-20℃-+180℃) 低温(-40℃-+85℃ )
  3. 缸盖：外涂高强度环氧树脂漆,可先镀镍防腐涂层
  4. 弹簧装置：磷化处理,高强度和可靠性,可适应不同的气压和扭矩,长安全螺,易于拆除DA/SR系列尺寸相同
  5. 安装用螺丝：标准不锈钢材质
  6. 钢齿轮：标准产品为表面镀镍防腐,防腐采用不锈钢,防爆设计
  7. 缸体采用UNI6060压铸铝合金：标准阳极硬化抛光处理,极好的耐磨性,抗腐蚀,高技术的镀孔工艺使气缸具有低磨损高寿命
  8. 活塞导向环：接触面积大,应用自润滑材料无需加油.长寿命
  9. 密封圈：标准NBR橡胶,采用VITON可耐高温,采用HNBR可耐低温
  10. 活塞：根据需求可镀镍,对称的横齿设计,扭矩输出恒定,设计紧凑,受力平衡,冗余设计确保长寿命

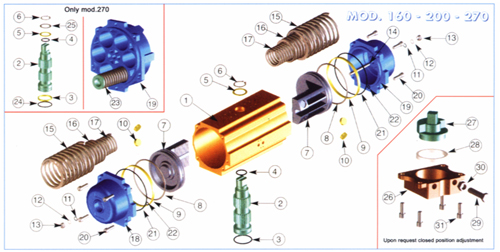

主要零件

序号 描述 材质 处理 数量/DA 1数量/SR
1 缸体 高强度铝合金 表面阳极硬化处理 1 1
2 防爆裂中心轮 钢 镀镍 1 1
3 中心齿轮底端O-型密封圈 丁腈橡胶 镀镍 1 1
4 中心齿轮顶端O-型密封圈 丁腈橡胶 镀镍 1 1
5 中心齿轮套环 含15%石墨的聚四氟乙烯 镀镍 1 1
6 中心齿轮卡环 钢 镀镍 1 1
7 活塞 压铸铝合金 镀镍 2 2
8 活塞O-型密封圈 丁腈橡胶 镀镍 2 2
9 减摩擦环 含15%石墨的聚四氟乙烯 镀镍 2 2
10 活塞推力滑块 含15%石墨的聚四氟乙烯 镀镍 4　 4
11 止动螺杆O-型密封圈 丁腈橡胶 镀镍 2 2
12 止动螺杆圈 不锈钢 镀镍 2 2
13 止动螺杆固定螺母 不锈钢 镀镍 2 2
14 止动螺杆 不锈钢 镀镍 2 2
15 外部弹簧 钢 磷酸锌处理 0
16 中部弹簧 钢 磷酸锌处理 0
17 内部弹簧 钢 磷酸锌处理 0
18 左端盖 压铸铝合金 喷漆 1 1
19 右端盖 压铸铝合金 喷漆 1 1
20 端盖固定螺钉 不锈钢 喷漆 8 8
21 端盖O-型密封圈 丁腈橡胶 喷漆 2 2
22 供气孔用O-型密封圈 丁腈橡胶 喷漆 2 2
23 多组弹簧 钢 磷酸锌处理 0 0
24 减摩擦环 含15%石墨的聚四氟乙烯 磷酸锌处理 1 1
25 垫圈 不锈钢 磷酸锌处理 1 1
26 Plate GGG40 喷漆 1 1
27 接头 钢 镀镍 1 1
28 减摩擦环 聚四氟乙烯   1 1
29 止动螺钉 钢 磷酸锌处理 1 1
30 止动螺杆固定螺母 不锈钢   1 1
31 固定螺钉 不锈钢   4 4

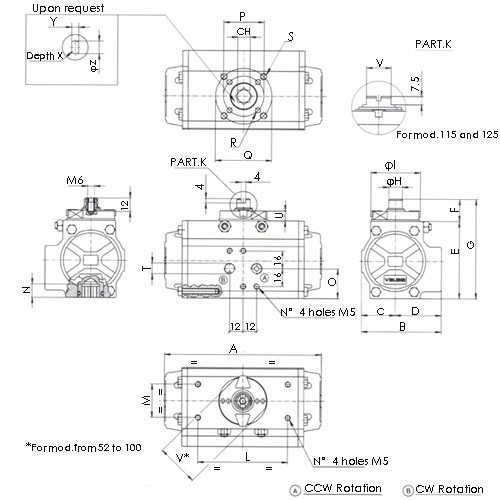

产品结构

MOD ISO 5211 CH A B C D E F G φH φI L M
52 F03-F05 11 139.5? 71 30 41 69.5 20 89.5 12 44 80 30
63 F05-F07 14 162 80.5 35.5 45 80.5 20 100.5 14.8 50 80 30
75 F05-F07 17 207 94.5 42 52.5 97 20 117 18 63 80 30
85 F05-F07 17 237.5 106 47.5 58.5 108.5 20 128.5 20 63 80 30
100 F07-F10 17 271.5 123 55 68 121.5 20 141.5 20 63 80 30
115 F07-F10 22 328 137 64 73 141.5 30 171.5 32 86 130 30
125 F07-F10 22 366 148 68 80 153.5 30 183.5 32 86 130 30
MOD N O P Q R S T ISO7/1 U V φZ Y X
52 12 26.5 36 50 M5×7.5 M6×9 1/8" 8 38 14.1 11 12
63 16 27.5 50 70 M6×8 M8×12 1/8" 8 41 18.1 14 16
75 19 35 50 70 M6×8 M8×12 1/8" 9 50 22.2 17 19
85 19 42 50 70 M6×8 M8×12 1/8" 9 50 22.2 17 30
100 20.5 50 70 102 M8×8 M10×14 1/4" 9 50 22.2 17 30
115 24 50 70 102 M8×12 M10×14 1/4" 14.5 22 28.2 22 39
125 24 61 70 102 M8×12 M10×15 1/4" 14.5 22 28.2 22 39

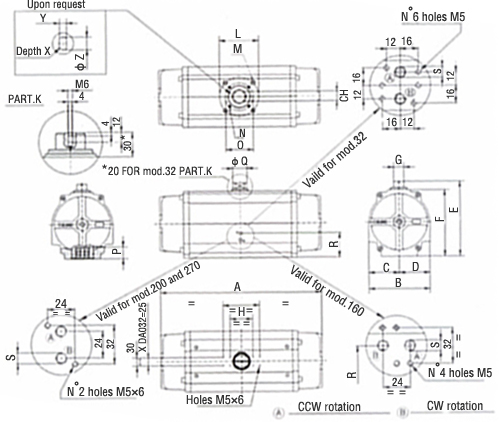

MOD ISO 5211 CH A B C D E F G H I L M
32 F03 9 110 45 22.5 22.5 65 45 10 50 - 36 M5×7.5
160 F10-F12 27 522 187 87 100 218 188 30 80 130 125 M12×18
200 F14 36 575 218 109 109 269 239 36 80 130 140 M16×25
270 F16 46 672 290 145 145 361 331 36 80 130 165 M20×30
MOD ISO 5211 CH A B C D E F G H I L M
32 F03 9 110 45 22.5 22.5 65 45 10 50 - 36 M5×7.5
160 F10-F12 27 522 187 87 100 218 188 30 80 130 125 M12×18
200 F14 36 575 218 109 109 269 239 36 80 130 140 M16×25
270 F16 46 672 290 145 145 361 331 36 80 130 165 M20×30
MOD N O P φQ R S ISO7/1 T U V W φZ Y X
32 - - 12 11.8 - 1/8" - - - - 12.1 9 16
160 M10×15 102 32 35 81.5 1/4" 160 45 56 63.5 36.2 27 48
200 - - 39 50 88 1/4" 190 51.5 64 79 48.2 36 64
270 - - 52 50 121 1/4" 230 68 79 111 60.2 46 82

输出扭矩表

型号 弹簧组 弹簧力矩
供气压力(bar)
2.5
3
4
5
输出扭矩(Nm)
0° MMD 90° MMC 0° MAD 90° MAC 0° MAD 90° MAC 0° MAD 90° MAC 0° MAD 90° MAC
SR52 01 3.6 4.9 4.5 1.6 6.4 3.5 10.2 7.4
02 4.8 6.7     5.2 1.7 9.0 5.6 12.8 9.4
03 5.2 7.5         8.6 4.8 12.4 8.6
04 6.5 9.3         7.3 3.0 11.2 6.8
05 8.1 11.9             9.5 4.3
SR63 01 5.0 9.6 8.6 2.6 12.0 6.0 18.9 12.8
02 6.6 12.3     10.5 3.2 17.4 10.1 24.2 17.0
03 8.0 14.5         15.9 7.9 22.8 14.8
04 9.6 17.2         14.4 5.2 21.2 12.0
05 12.5 22.1             18.2 7.1
SR75 01 10.1 19.5 15.8 3.9 22.0 10.1 34.4 22.5
02 13.3 25.6     18.8 4.0 31.2 16.4 43.5 28.7
03 15.1 28.8         29.4 13.8 41.8 26.1
04 18.3 34.3         26.2 7.7 38.6 20.0
05 23.2 43.0             33.6 11.3
SR85 01 16.1 27.3 22.2 7.6 31.3 16.6 49.5 34.8
02 19.9 33.7     27.6 10.3 45.7 28.4 63.9 46.6
03 24.3 40.8         41.3 21.3 59.4 39.5
04 28.1 47.1         37.5 15.0 55.7 33.1
05 36.3 60.6             47.5 19.6
SR100 01 24.6 44.6 36.0 10.1 50.2 24.2 78.4 52.5
02 19.9 33.7     42.2 9.9 70.5 38.1 98.7 66.4
03 35.9 63.7         67.1 33.3 95.4 61.6
04 43.9 78.0         59.1 19.0 87.4 47.3
05 55.2 97.2             76.1 28.1
SR115 01 41.0 74.4 61.3 18.4 84.7 41.8 131.4 88.5
02 50.7 94.4     74.9 21.8 121.6 68.5 168.3 115.2
03 60.8 108.1         111.6 54.7 158.3 101.5
04 40.6 128.1         101.8 34.8 148.5 81.5
05 90.4 161.8             128.7 47.8
SR125 01 53.1 99.1 80.2 21.2 110.9 51.9 172.2 113.2
02 63.3 117.5     100.7 33.5 162.1 94.8 223.4 156.1
03 81.1 148.4         144.2 63.9 205.5 125.2
04 70.6 128.1         134.1 45.5 195.4 106.8
05 119.2 216.2             167.4 57.5
SR160 01 100 152 186 126 245 188
02 147 225     198 116 317 234
03 173 264     170 74 290 193 407 311
04 200 321         260 136 378 255
05 252 376             330 191
06 300 473
SR200 01 174 245 362 270 472 387
02 247 356     398 273 621 498
03 298 424     344 192 568 425 789 649
04 353 531         510 317 731 541
05 421 602             655 447
06 527 776
SR270 01 202 788 834 545 1109 819 1658 1368
02 606 946 726 379 1001 654 1550 1203
03 707 1103 619 214 893 488 1442 1037 1991 1586
04 808 1261 511 48 785 323 1334 872 1884 1421
05 909 1418     678 157 1227 706 1776 1255
06 1010 1576         1119 540 1668 1090
07 1111 1733         1011 375 1560 924
08 1213 1891         904 209 1453 758
型号 弹簧组 弹簧力矩
供气压力(bar)
5.5
6
7
8
输出扭矩(Nm)
0° MMD 90° MMC 0° MAD 90° MAC 0° MAD 90° MAC 0° MAD 90° MAC 0° MAD 90° MAC
SR52 01 3.6 4.9
02 4.8 6.7
03 5.2 7.5 14.3 10.5 16.2 12.4
04 6.5 9.3 13.1 8.7 15.0 10.6 18.8 14.5
05 8.1 11.9 11.4 6.2 13.3 8.1 17.1 11.9 20.9 15.7
SR63 01 5.0 9.6
02 6.6 12.3
03 8.0 14.5 26.2 18.2 29.6 21.7
04 9.6 17.2 24.6 15.5 28.1 18.9 34.9 25.8
05 12.5 22.1 21.7 10.6 25.1 14.0 31.9 20.9 38.8 27.7
SR75 01 10.1 19.5
02 13.3 25.6
03 15.1 28.8 48.0 32.3 54.1 38.5
04 18.3 34.3 44.8 26.2 50.9 32.4 63.3 44.8
05 23.2 43.0 39.8 17.5 46.0 23.7 58.3 36.1 70.7 48.4
SR85 01 16.1 27.3
02 19.9 33.7
03 24.3 40.8 68.5 48.6 77.6 57.6
04 28.1 47.1 64.8 42.2 73.8 51.3 92.0 69.4
05 36.3 60.6 56.6 28.7 65.6 37.8 83.8 55.9 101.9 74.1
SR100 01 24.6 44.6
02 19.9 33.7
03 35.9 63.7 109.5 75.7 123.6 89.9
04 43.9 78.0 101.5 61.4 115.7 75.5 143.9 103.8
05 55.2 97.2 90.2 42.3 104.3 56.4 132.6 84.7 160.8 112.9
SR115 01 41.0 74.4
02 50.7 94.4
03 60.8 108.1 181.6 124.8 205.0 148.2
04 40.6 128.1 171.9 104.9 195.2 128.2 241.9 174.9
05 90.4 161.8 152.0 71.1 175.4 94.5 222.1 141.2 268.8
SR125 01 53.1 99.1
02 63.3 117.5
03 81.1 148.4 236.2 155.9 266.8 186.5
04 70.6 128.1 226.1 137.5 256.7 168.1 318.0 229.4
05 119.2 216.2 198.1 88.1 228.7 118.8 290.1 180.1 351.4 241.4
SR160 01 100 152
02 147 225
03 173 264
04 200 321 437 312
05 252 376 388 251 447 310
06 300 473 335 161 395 220 512 332 627 445
SR200 01 174 245
02 247 356
03 298 424
04 353 531 842 651
05 421 602 767 562 878 675
06 527 776 662 396 777 510 994 721 1209 935
SR270 01 202 788
02 606 946
03 707 1103
04 808 1261 2158 1695
05 909 1418 2050 1530 2325 1804
06 1010 1576 1943 1364 2217 1639
07 1111 1733 1835 1198 2109 1473 2659 2022
08 1213 1891 1727 1033 2002 1307 2551 1856 3100 2405
