单作用气动执行器
产品中心
详细:
扭矩分析

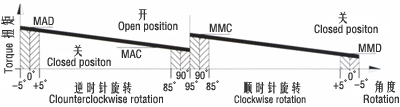

- 如上图所示弹簧复位执行器在作用过程中输出的扭矩不是恒定的,而是逐渐减少的.这是由于弹簧被压缩时聚积了一定的能量,复位时能量被释放出来所至。
- 弹簧复位执行器的输出力矩由以下4个基本值决定:
- 关作用(MMC=弹簧压缩时执行器输出扭矩/MMD=弹簧复位时执行器输出扭矩)
- 开作用(MAC=弹簧复位时执行器输出扭矩/MAD=弹簧压缩时执行器输出扭矩)
使用者可根据需要按以下步骤选型:
- 确定需要扭矩
- 所需扭矩乘以系数1.25-1.5
- 根据气源压和步骤2所香扭矩查扭矩表,其值低于MMD和MAC值即可(参照SR系列扭矩表)
技术参数
工作时间(秒) |
Modes / Type |
|
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
双动开 |
CCW |
0.03 |
0.03 |
0.06 |
0.12 |
0.20 |
0.30 |
0.53 |
0.83 |
1.18 |
1.74 |
4.50 |
双动关 |
CW |
0.03 |
0.04 |
0.08 |
0.12 |
0.19 |
0.27 |
0.47 |
0.66 |
1.10 |
1.70 |
4.50 |
单动开 |
CCW SR |
- |
0.09 |
0.14 |
0.22 |
0.31 |
0.44 |
0.83 |
1.08 |
1.75 |
2.38 |
4.50 |
单动关 |
CW SR |
- |
0.09 |
0.14 |
0.22 |
0.33 |
0.46 |
0.90 |
0.90 |
1.34 |
2.19 |
6.20 |
重量(kg) |
Modes / Type |
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
双动 |
0.48 |
1.05 |
1.50 |
2.55 |
3.40 |
5.05 |
8.00 |
10.00 |
4.76 |
9.83 |
17.8 |
单动 |
- |
1.20 |
1.80 |
3.20 |
4.30 |
6.55 |
10.60 |
13.40 |
3.52 |
7.58 |
15.5 |
空气消耗量 |
Modes / Type |
|
32 |
52 |
63 |
75 |
85 |
100 |
115 |
125 |
160 |
200 |
270 |
双动开 |
CCW |
0.04 |
0.10 |
0.19 |
0.36 |
0.51 |
0.79 |
1.29 |
1.63 |
3.61 |
5.70 |
15 |
双动关 |
CW |
0.03 |
0.13 |
0.23 |
0.44 |
0.64 |
1.00 |
1.71 |
2.21 |
4.76 |
9.83 |
17.8 |
单动开 |
CW SR |
- |
0.11 |
0.19 |
0.36 |
0.53 |
0.80 |
1.38 |
1.78 |
3.52 |
7.58 |
15.5 |
