详细：

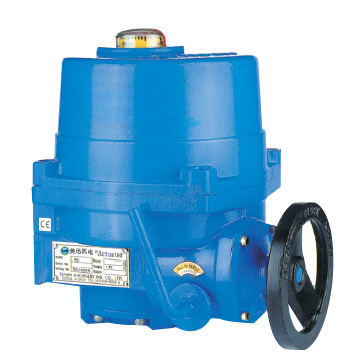

作为一种角行程机构，“美迅”系列电动执行机构适合于冶金、石化、电力、化工、油田、造纸、造船、地铁、垃圾处理、供水系统等领域使用的球阀、蝶阀、旋塞阀及风门等的配套工程。

其紧凑，简洁的设计使它安装在危险作业环境中，也能保证其高可靠性和品质。“美迅”系列电动执行机构能在输出转矩60Nm-2,500Nm范围提供最合理的解决方案。

产品特点:

密封

合金外壳经过表面氧化处理后．具有很强的防腐能力．装有密封圈的壳体符合IE EP67,NEMA4-6等防水标准。另外，壳体内设计有防焊装置．可适合任何环境条件的工作。

配线

单向和三相电源规范化在一个模块内，复合式接线端于可以充分满足诸如DCS辅助接头，连锁，及其选项的要求。

组件安排

机械部件电子模块可以非常容易地拆除，从而改善了组装，保养维修及更换电器元件的条件。电动执行机构内部有足够的空间以提供可选择组件的安装。

手轮

千轮的尺寸设计保证丁在手动操作时的安全，省力。

手动操作

板动离合器手柄，离合器分离后可以转动手轮，通电启动时，离合器复位。

安装

安装底座符合IS05211标准。传动轴套可拆卸并加工成适合阀门主轴装配要求的尺寸。电动执行机构的位置可由传动轴套上的4个螺孔来调整。

干燥器

设干电动执行机构内的干燥器可防止由于温度和天气变化而引起的冷凝。标准的2CW干燥器能保持执行机构内的所有电子元件的干燥清洁。

限位开关

限位开关是由主轴驱动的简单而可靠的凸轮机构来控制，阀门位置用此简单可调的开关来调整．并且由它调整的阀位不受手工操作时"过量"与否的影响。

力矩开关

凸轮作用的力矩开关调整容易，并且提供"过负载"保护。

自锁

优质钢制成的蜗杆与铜青铝合金的蜗轮之间的自锁功能，可以防止在输入控制信号或断电情况下的反转现象。

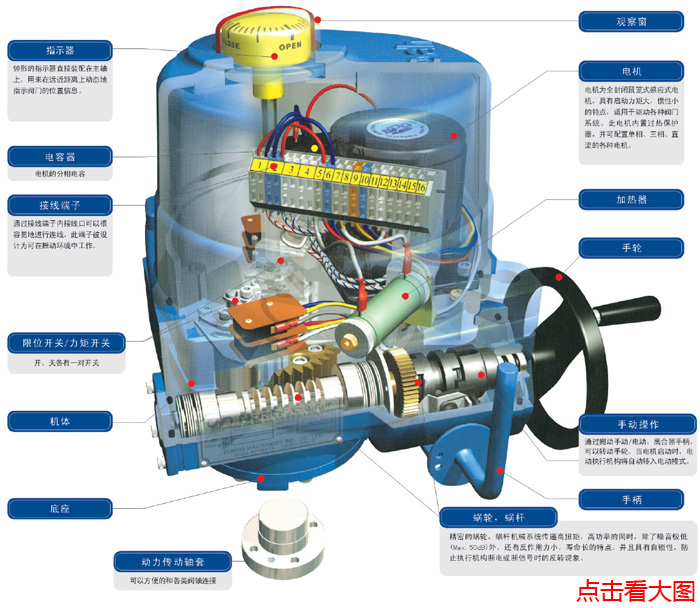

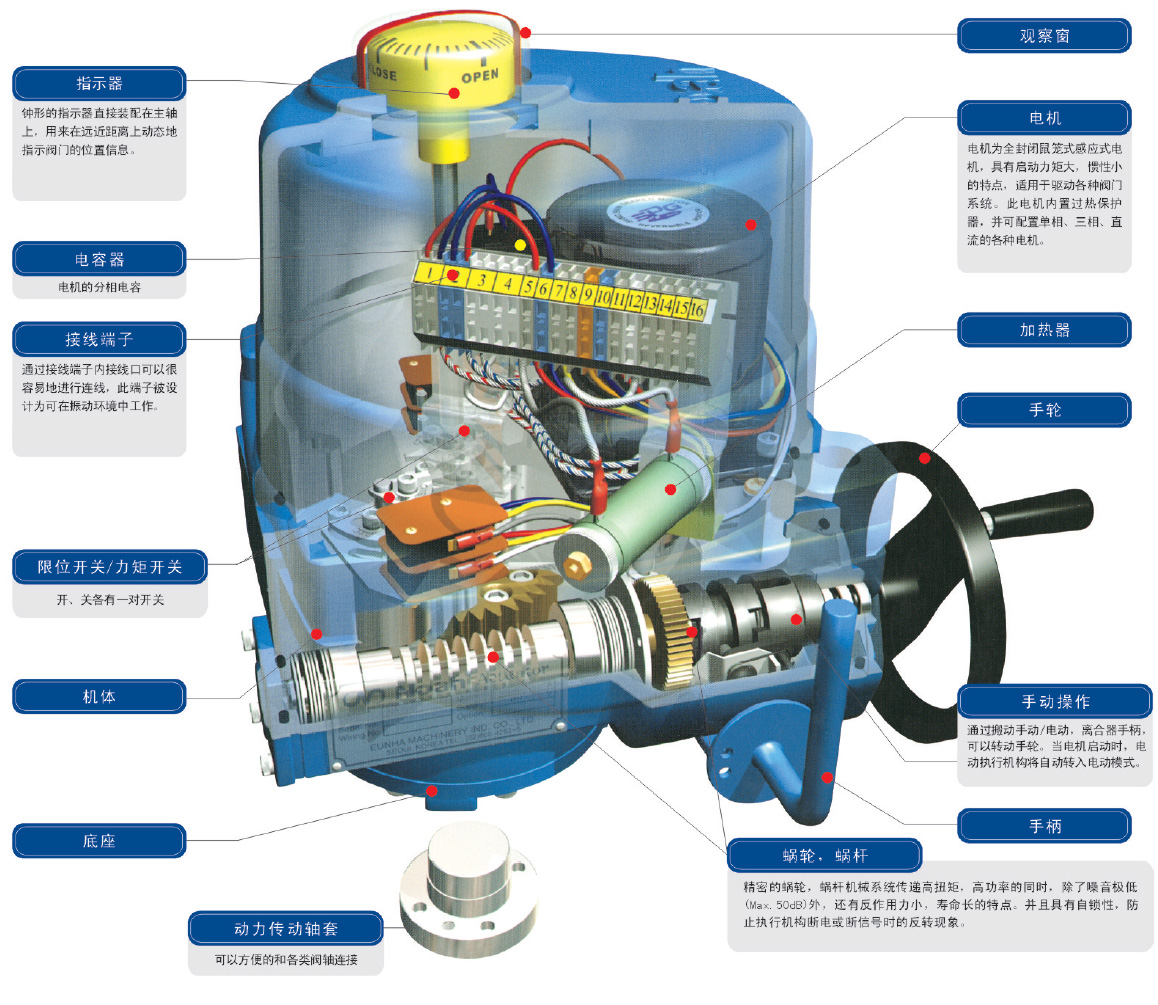

电动执行机构的构造:

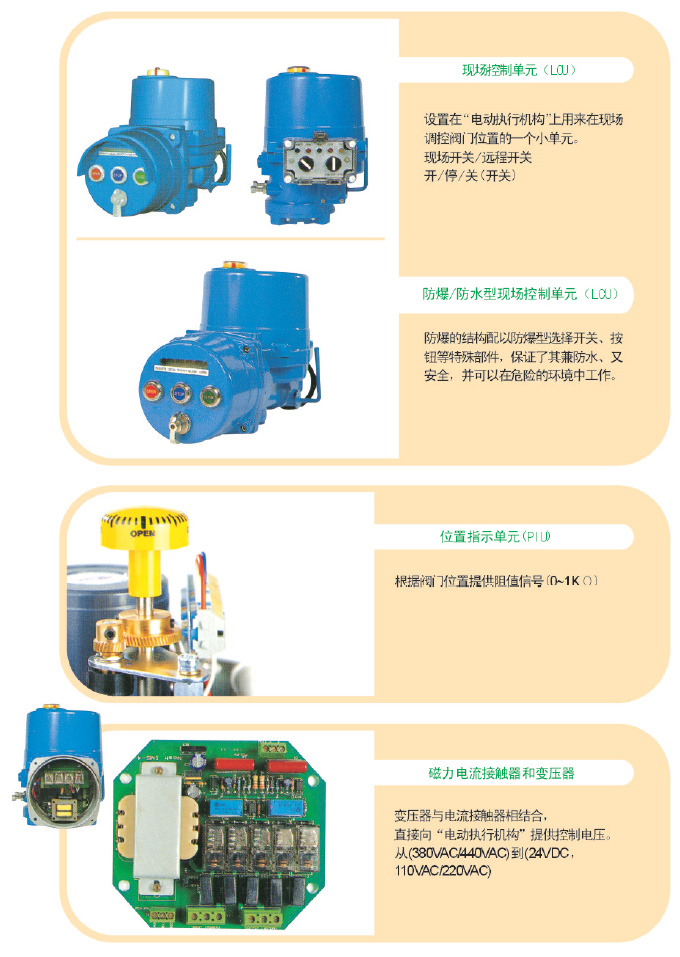

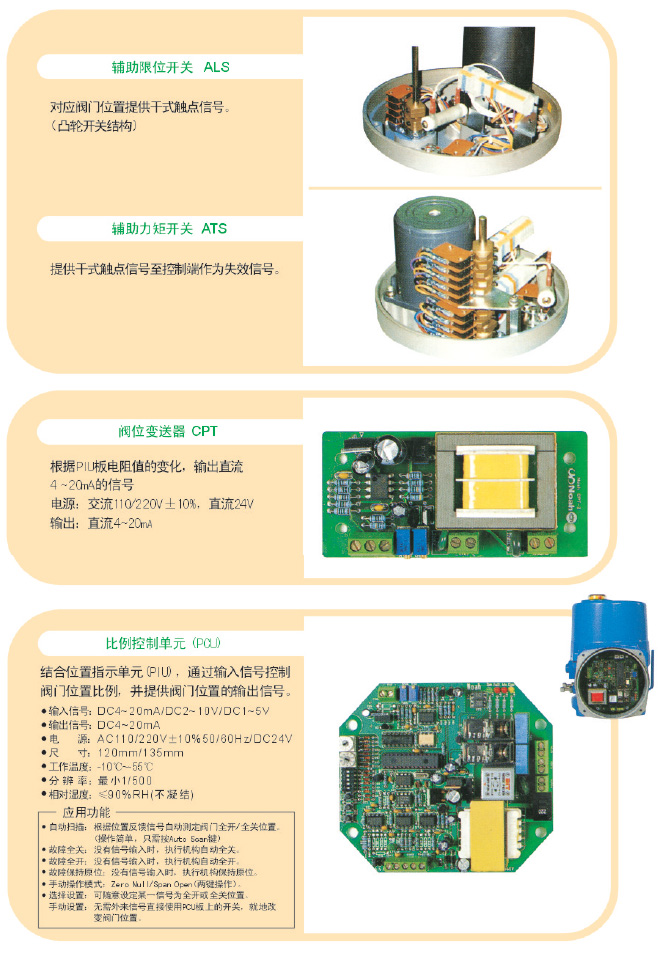

选件:

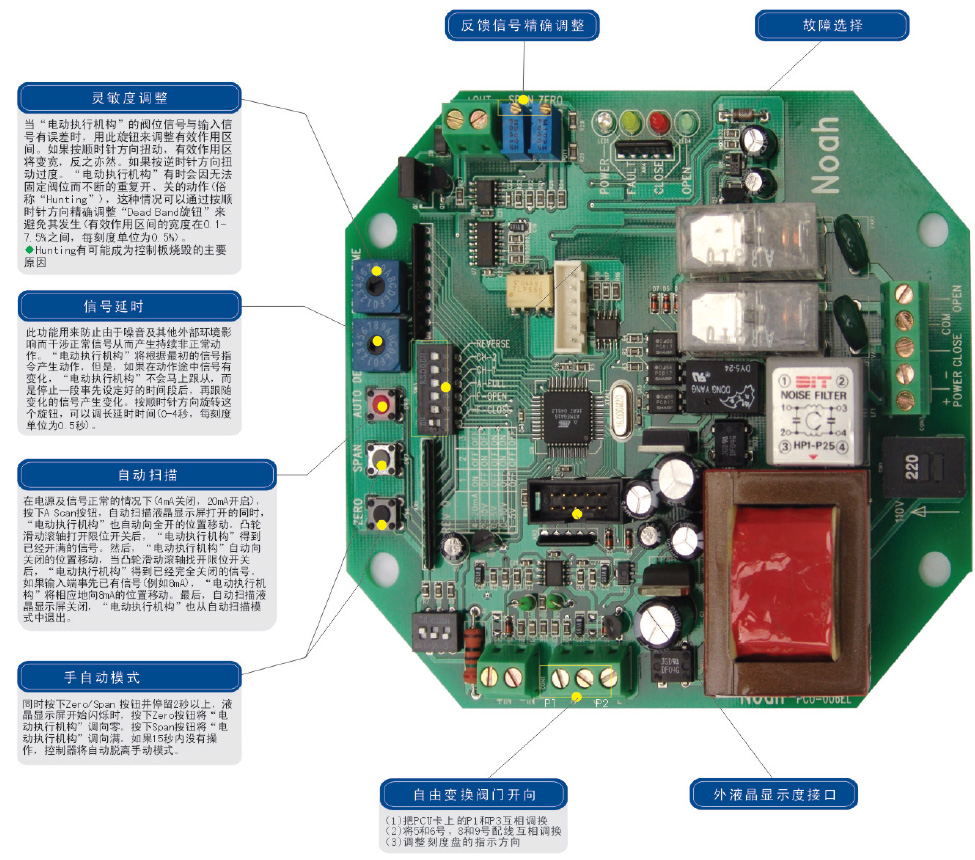

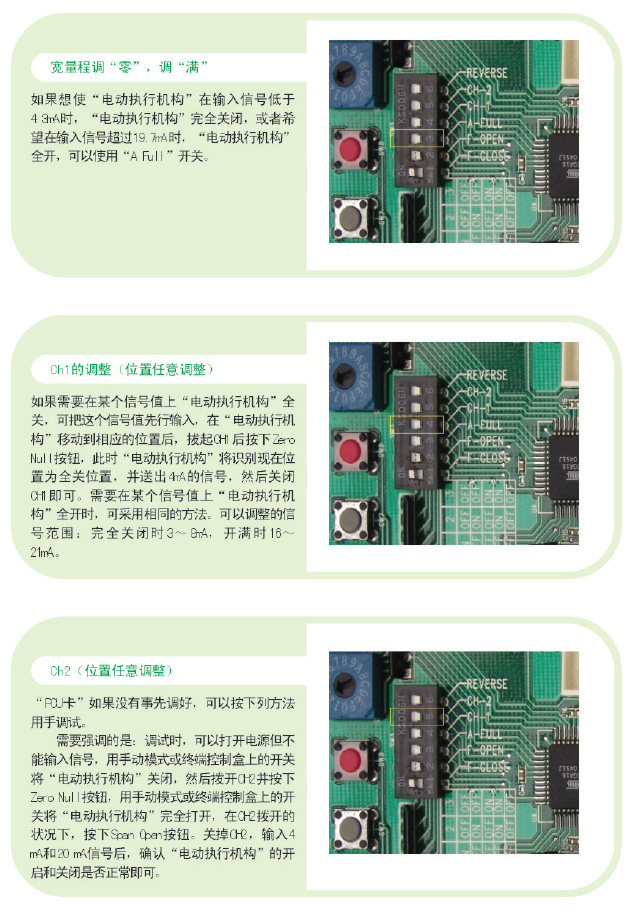

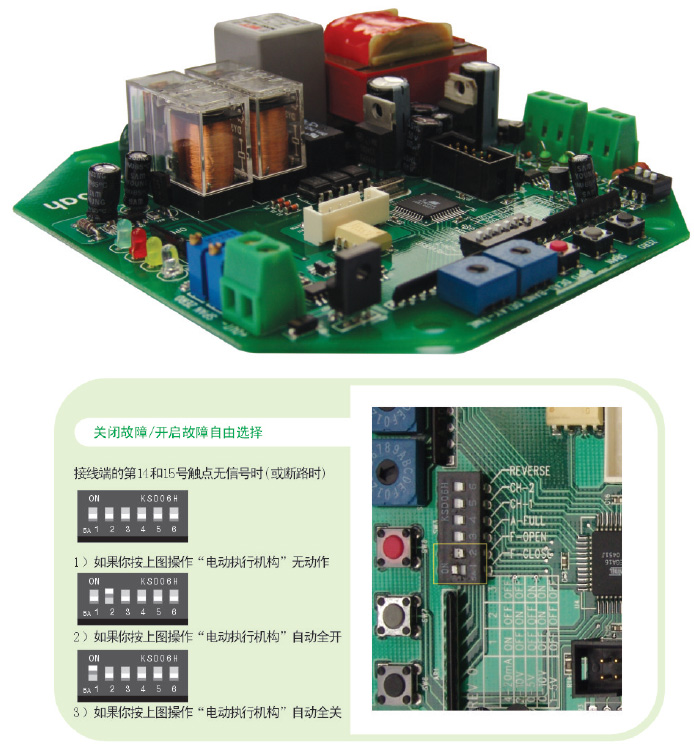

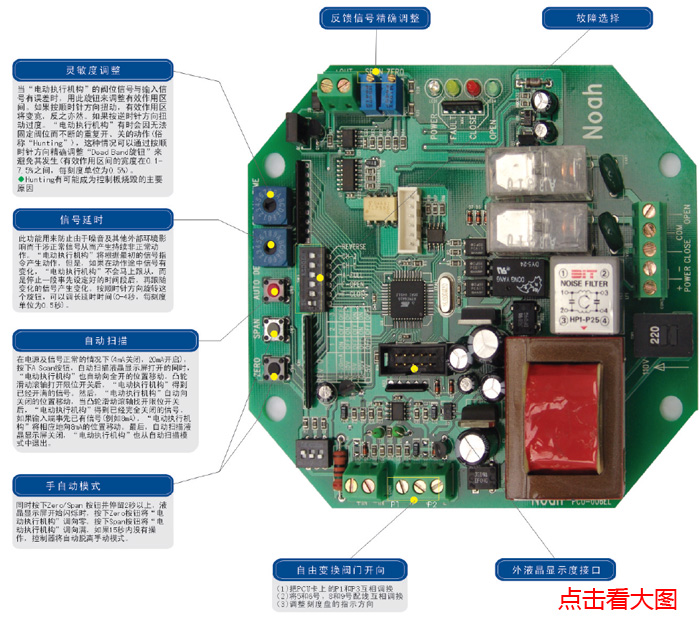

智能控制板PCU:

主要技术参数及说明:

1、防焊等级EexdⅡT4

2、全行程时间：1 4-72S(60Hz),17-87S(50Hz)特殊需要可以定做。

3、输出轴有效转角：0-90°/120°/135°/180°/270°/300°(±5°)

4、基本误差：±0.1%

5、回差：±0.1%

6、死区：O 1～7.5%可调

7、绝缘电阻：输入端子与机壳间：无限大;电源端子与机壳间：无限大;输入端子与电源端于间：无限大

8、力矩行程开关：机械寿命：100万次

9、输入：4-20mA／DCl-5V／DC2-10V 输出：4-20mA

10、环境温度的影响：环境温度在—20～+65℃之间，每变化10℃时输出行程变化不大干额定行程的±0.1%；

11、电源电压的影响:电压从公称值分别变化到正、负极限值时，输出行程变化应不大于额定行程的±0.1%；

12、漂移:48小时的漂移不大于拇定行程的±0.1%；

13、机植振动影响:执行机构在频率为10-150Hz，位移幅值为0.15mm和伺服放大器在频率为10～55Hz，位移幅值为0.075mm，分别承受三个相互垂直的方向，各振动30min的正弦扫频试验，行程下限值和量程变化应不大干额定行程的数值为： 开关型不大于0.1%调节型在振动比较强烈的场合应该将控制卡分离设置。

14、执行机构的工作制:调节型执行机构允许电机接通次数保证每小时1000次。

15、寿命:在正常环境温度，湿度、电压，振动等因素下的设计使用寿命为30年。

型号规格:

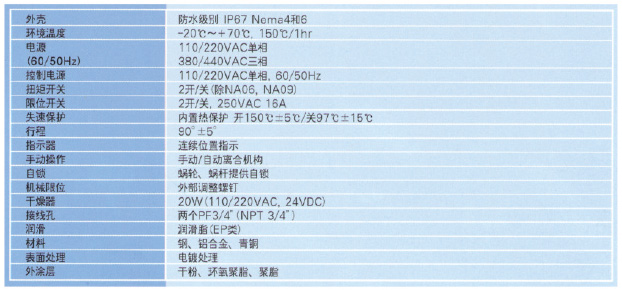

技术指标和性能:

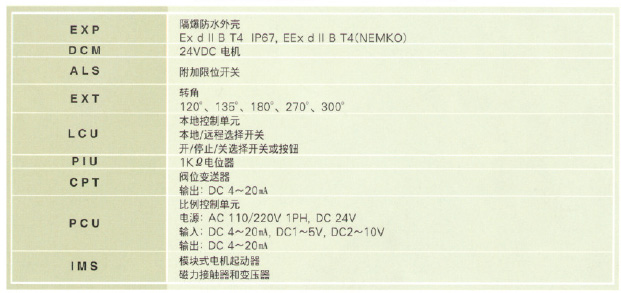

可选说明:

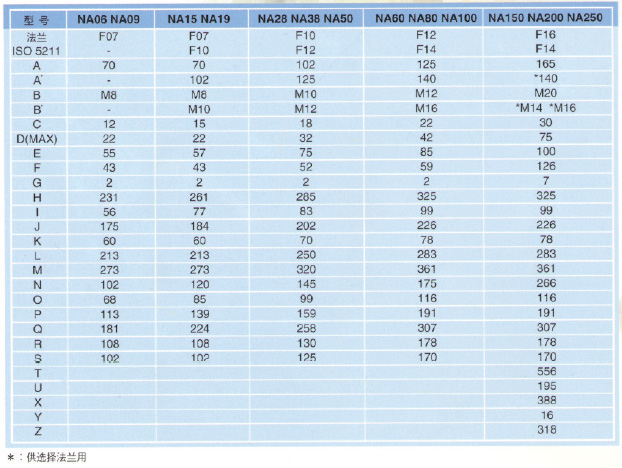

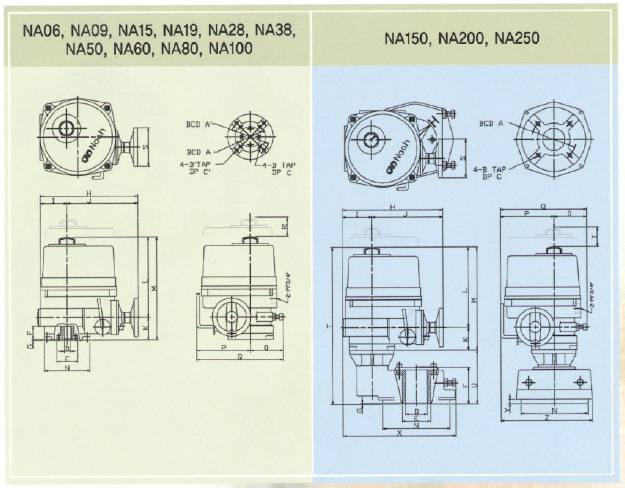

规格尺寸:

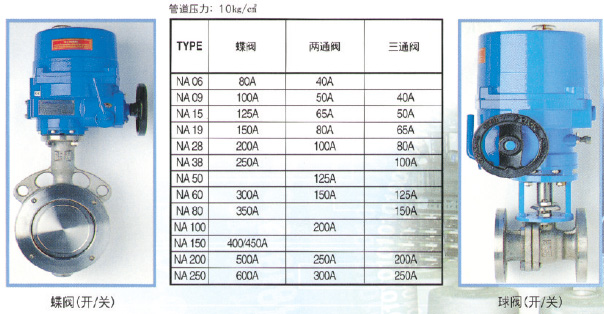

阀门与电动执行机构的配置表:

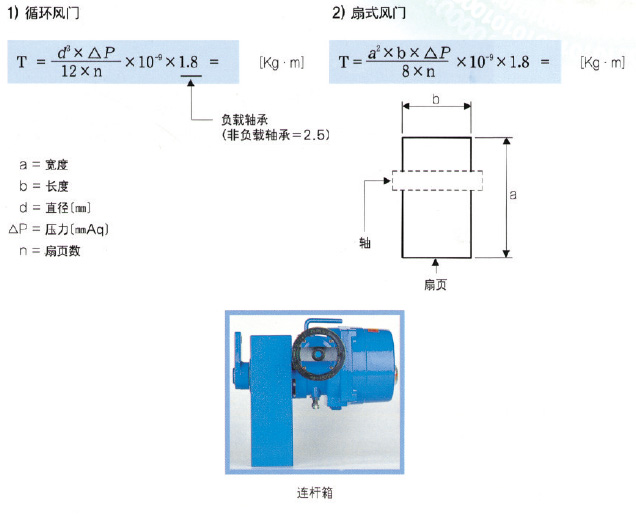

与风门配置时的计算方法:
